一、曲面设计

CATIA 源自法国达索,本用于设计飞机,解决了各种复杂曲面的问题。特别是解决日益增多的曲线桥、超高、预拱,可能还有变高、变宽的情况,以及一些设计非常复杂的桥梁如新首钢特大桥、淡江大桥等。

CATIA 支持直接输入平曲线、竖曲线的曲线要素,并生成道路中心线,提供桩号等道路信息。

可以直接输入沿桩号变化的横坡信息,方便快速、准确实现超高输入

在骨架法的模型上,方便叠加制造线形,并更新模型

根据制造模型,可批量导出监控点坐标、结构参考点坐标等数据,辅助施工架设

可以输出加工胎架图

根据实际加工需求,可以按曲线曲做、或曲线直做,在满足设计精度的情况下,进行节段划分

二、参数化建模

1.正向设计建模优势

(1)利用骨架法+模板+脚本+Excel 批量的建模方法,工程师可以建立任何类型桥梁;

(2)BIM模型可多次利用,丰富企业经验知识,并迅速用于同类节段、同类桥模型快速建立;

(3)积累的模板越多,企业的效率就越高。

2.百木科技建模优势

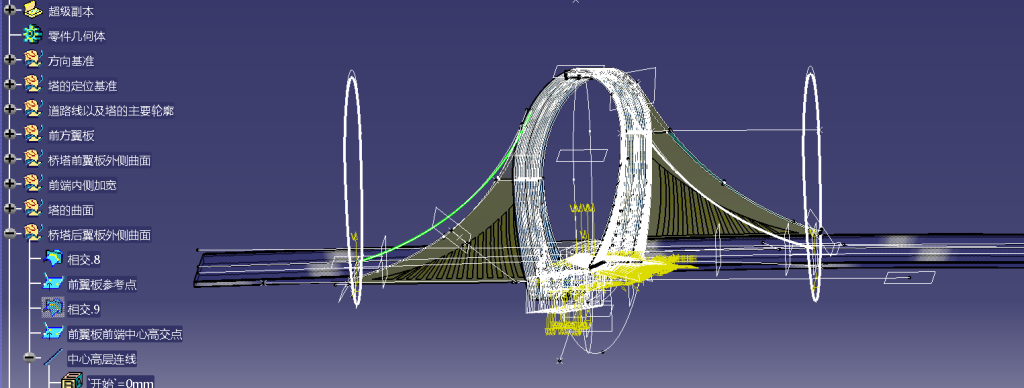

(1)复杂曲面建模

CATIA 拥有强大的创成式曲面生成功能,满足复杂外形高精度建模要求

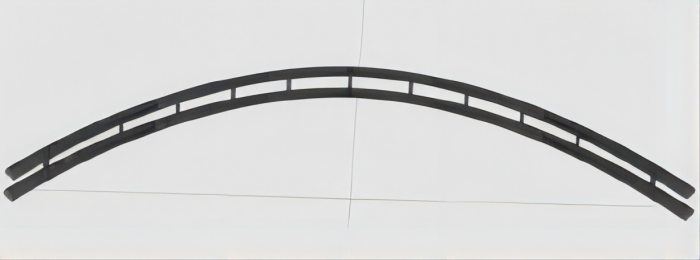

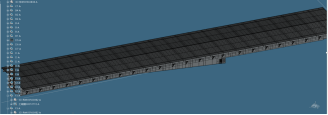

百木科技快速建模案例:绛溪河西一线大桥

(2)节约开发时间

基于约束图形引擎的参数化建模,节约大量开发时间:实现如调整道路中心线,可以自动更新模型

(3)便于版本迭代

逻辑做成模板,并用脚本驱动–自定义的模型,适应各种情况,方便版本迭代更新

(4)方便输入及复核

成批的数据设计成 Excel 表格输入–将模型真正数字化之后,可以非常方便批量输入以及复核

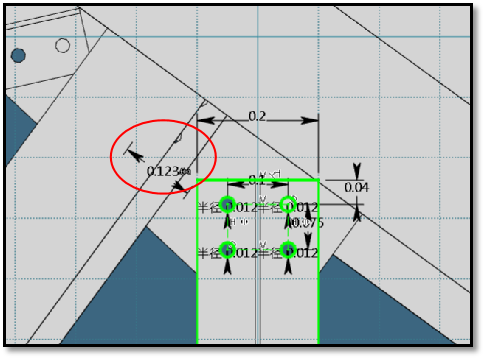

(5)自动更新模型

支持快速变更,调整参数如梁高、隔板位置等可自动更新模型。甚至调整斜拉桥锚点位置或索力,可以自适应更新锚拉杆与钢锚箱的出入索角度。

(6)内置信息化

按不同层级保存属性,可以批量用 Excel 或脚本生成,更方便统计、校核

(7)钢桥案例

钢箱梁桥、钢板梁桥、钢槽梁桥、钢桁梁桥、钢箱拱、钢管拱、劲性骨架拱桥、波形刚腹板桥梁、钢锚箱(梁)、各种斜拉桥、各种悬索桥、异形结构桥梁。

o 适应直线桥、曲线桥

o 适应等高桥、变高桥

o 适应等宽桥、变宽桥

o 适应以曲桥直做、曲桥曲做

o 适应焊接、栓接、铆接

三、划分节段

用 Excel 或图形,快速输入节段划分

• 节点、节点连线构成节段骨架;

• 骨架控制各杆件长度、位置;

• 更改节点,杆件尺寸调整;

• 批量化得到多个节段。

四、提料、套料

• 参数化批量输入工艺余量

拆零并考虑了工艺余量之后,展开,生成加工所需的NC文件

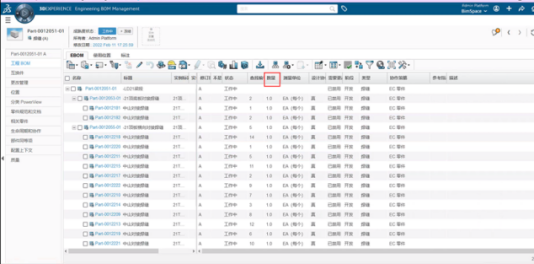

信息化模型上可以提取各层级的数量表,包括提料表

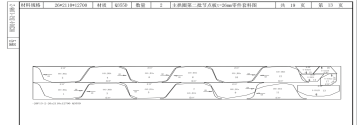

考虑了工艺余量的 1:1 图纸,可以直接用于套料(其它软件),并形成板材采购表

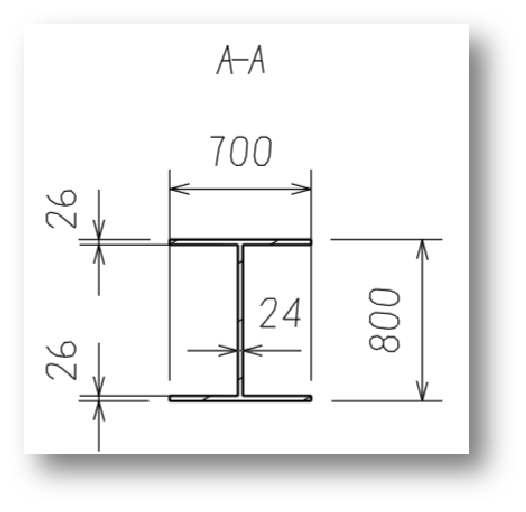

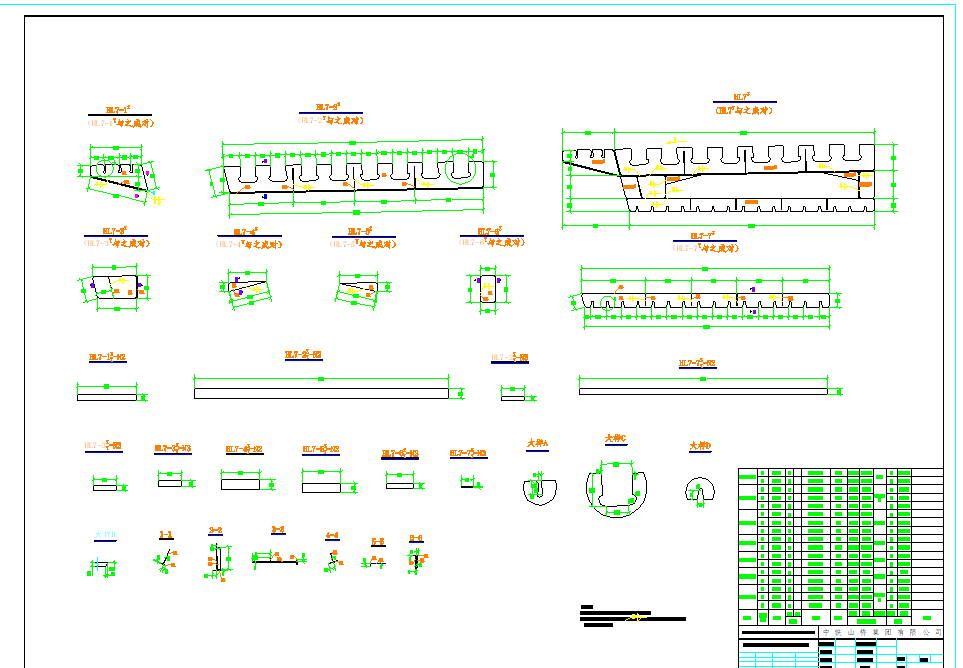

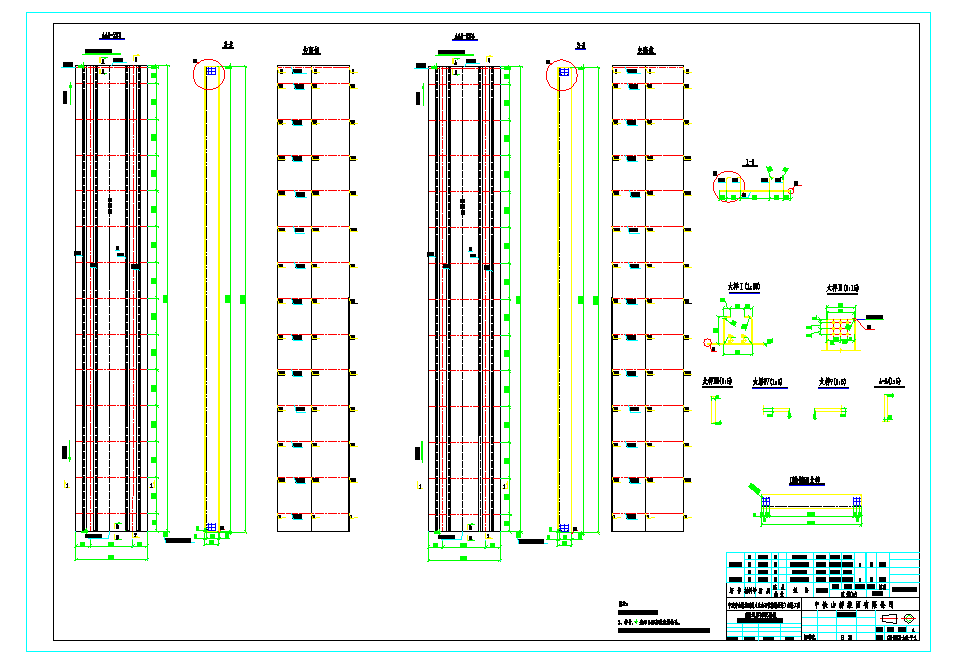

五、加工详图

几何信息直接从模型中投影或剖切

非几何信息,如标注信息,经过信息化,批量输入,再开发插件绘制于图纸中

图纸模板跟模型关联,可以方便更新,更可以批量应用于同类图纸中

六、MBD系统

百木钢结构桥梁MBD系统基于特征的标准化定义,表示用集成的三维实体模型来完整表达产品定义信息,并将其作为产品制造过程中的唯一依据,用以实现设计、工艺、制造等过程的信息集成。

随着钢桥工程应用BIM技术的实践积累逐渐增加,百木科技在钢桥加工领域应用MBD解决方案取得了许多宝贵经验和研究成果,如钢桥加工厂基于参数化的BIM深化建模,在BIM模型中集成加工信息,开展线上模型评审,严格控制模型、图纸版本,实现统一快速出图,更科学的下料管理,辅助生产加工,打通MES的数据集成,从而带来生产质量、生产效率的提升,最终为企业获得较高收益,建立未来企业的核心竞争力。

MBD系统信息流转示意图
