2024年4月25日，百木科技举办的《CATIA在钢结构深化设计中的实际应用》网络会议云端来袭！
为帮助广大客户朋友进一步掌握达索系统CATIA软件的使用方法与技巧，百木科技针对一线深化设计工作者整理了系统、连贯、完整的教程。
作为达索系统唯一一家具有20多年桥梁行业经验的合作伙伴，百木科技参与的桥梁项目不胜枚举。接上期正向设计案例分享后，4月25日下午15:00，网络直播，以钢箱梁的实际项目为例，教你如何利用CATIA玩转钢结构深化设计，打通设计加工一体化。
-
设计师和加工人员可以在达索系统3DE同一平台协作，确保设计意图能够准确、快速地转化为实际的加工操作
-
CATIA自动生成BOM表帮助加工厂高效利用数据和信息，打通模型与信息化的接口。
会议时间：4月25日15:00-16:00
会议形式：直播免费观看
直播链接：报名后发送到邮箱或手机
观看方式：PC端或移动端
通过EKL设定预拱参数，包括起始点、终止点、预拱值等参数。根据参数，EKL自动计算并应用预拱到所选的路线上。
根据设计需求，通过CATIA的精确建模和切割功能，充分考虑了如错缝、焊接余量等各种工艺情况，将设计图纸转化为实际可制造的部件，对模型中的板件进行精确的切割处理，减少误差，提高设计质量。

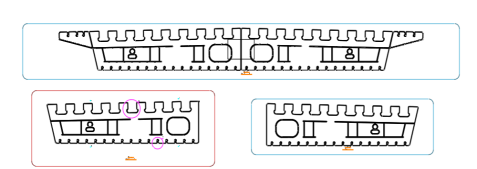

▲模板示例
基于三维模型投影、剖切，可以得到准确的图纸。且图纸与模型相关联，修改模型即自动更新相应图纸。
通过CATIA快速出图功能，加工厂能够快速生成所需的图纸，如总成图、节段图、布置图、板单元图、拆零图、附属结构图等。避免了传统手工绘图或繁琐的CAD软件操作过程，且数据同源传递，大大降低返工率，并缩短从设计到出图的时间，提高了工作效率。
在横隔板上添加加劲板标识，用于指导加劲板布置，且按1:1真实尺寸出图，可直接导入数控切割机加工。
快速出图确保了图纸的准确性和清晰度，避免了手工绘图可能带来的误差和不清晰问题。高质量的图纸有助于加工厂更准确地理解设计要求，提高加工精度和产品质量。
自动生成BOM表，便于加工厂更早地获取到材料清单、零件数量和其他相关信息，从而提前进行生产计划和安排。有助于优化生产流程，减少生产过程中的等待时间和资源浪费，提高生产效率。
为ERP、MES系统提供数据来源，进一步帮助加工厂获得准确、完整、实时的数据支持。
提料工具：基于三维模型，脚本批量提取顶板单元、底板单元、腹板单元、横隔板及加劲板长度、厚度、宽度等信息汇总至表格，且根据需求，自动判断是否异形板件。
▲自动生成材料表
百木科技通过建立焊缝模型结构树，将焊缝信息添加到三维模型中，从而建立焊缝地图，以便后续焊缝图纸、焊缝报表的生成。还可以进一步关联焊缝质量记录，真正实现焊缝的设计、加工和检测的全过程管理。
焊缝管理既能帮助加工厂内部核算焊缝成本；同时，也满足了业主对焊缝地图的管理要求。
▲不同层级焊缝展示
通过实时更新数据，钢结构加工厂管理人员可以快速了解生产情况，及时发现并解决问题；看板的数据统计与分析功能，为管理人员科学决策提供依据。
同时，可视化看板还可以展示加工厂的进度情况，帮助业主实时掌握项目的进展情况。此外，通过看板上的数据共享和沟通功能，业主和加工厂之间可以实现更加便捷的信息交流，提高沟通效率，减少误解和纠纷。
▲钢结构加工“四线一系统”可视化看板
对于复杂项目，传统的二维工艺图纸难以准确清晰表达，交付期间易出现沟通不畅、理解不通的问题。
百木科技通过三维交付设计模型及图纸，设计意图清楚明了。提交的具有加工深度的模型，省去加工厂重新建模及出图的时间，节约项目成本。
▲输出三维CAD格式
在设计阶段创建的三维模型，包含几何形状、材料属性、连接细节等所有设计信息。
并基于3DE平台，设计师与工程师在同一平台实时共享与协同工作。加工厂可以在设计阶段就参与到模型的审查和讨论中，提出反馈和建议，从而优化设计方案。
基于BIM模型中的精确信息，加工厂可以进行预制加工。
根据模型中的装配顺序和连接细节，制定详细的安装方案。
百木科技将结合丰富的实际案例与自身经验，讲解如何通过CATIA进行钢结构深化设计。
