DELMIA致力于复杂制造/施工过程的仿真和相关的数据管理。在制造业,DELMIA是最强大的3D数字化制造和生产线仿真解决方案。而在建筑业,DELMIA被用作建筑施工规划的虚拟仿真解决方案,帮助用户高效利用时间、优化施工、降低风险等诸多优点。
借助于”3D体验”平台的集成数据环境和直观的3D场景,DELMIA可以协助设计、施工、业主进行良好的沟通与分享。它具有以下优势:
- 直观的工作任务分解:可通过3D图形界面,把整个工程项目逐步分解成具体的施工任务,并定义任务之间的逻辑关系,以及为每个任务分配资源。
- 便捷的4D进度模拟:根据任务分解关系,自动生成甘特图。可调整任务起止时间,然后据此自动生成4D施工过程动画。
- 模拟设备运作过程:可轻松的定义机械设备的运作过程并生成动画。优化现场工程设备的使用效率,节省成本。
- 业界最强的人机工程模拟平台:可模拟现场人员的各种动作,例如操作设备、现场安装等,以验证施工操作的可行性,确保人员安全,并优化工作效率。
- 与CATIA无缝衔接,省去数据转化工作及数据处理带来的数据损失。节约数据转换时间,也更便于跨部门间的沟通与协作。
尽管很多软件都可以进行一定程度上的4D仿真模拟,但真正能进行精细化仿真的软件并不多。我们可以把施工仿真分为不同的精细度,而企业可以根据项目中的具体情况提出不同的精细度仿真需求:简单的施工过程可能只需要做到工序级别,而复杂的施工过程可能需要工艺级别甚至人机交互级别的仿真。
借助DELMIA平台,无论是工序级别的进度规划还是工艺级别的操作流程,都可以在虚拟环境下得以验证。在验证过程中,不仅考虑时间因素,同时也要考虑相关的设备、人力等资源和相应的成本。通过模拟和比较多种不同的施工方案,可以选择最优方案来提高效益,避免浪费和返工。也可以用3D方式记录施工做法,作为企业的知识沉淀,在未来的项目中快速重用。

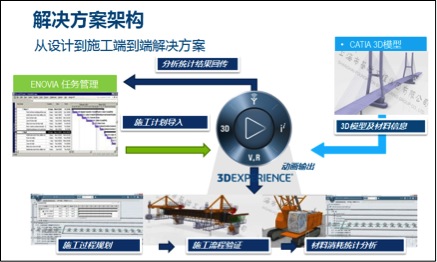

在施工项目前期,可以先在ENOVIA中创建WBS和甘特图,然后输出到DELMIA,并与CATIA创建的3D模型结合起来,进行施工过程的仿真模拟,并据此来优化施工流程。可以反复修改流程设计,并在虚拟环境中进行验证,直到确认最佳的施工流程方案,然后再将其输出到ENOVIA并发布给团队成员。在施工过程中,还可以根据现场反馈记录实际进度,并随之调整后续的工艺流程,并再次到虚拟环境中验证和优化。
DELMIA能帮助您从设计阶段延伸到施工阶段,实现模型的唯一性,让您体验从设计到施工的一站式服务,获得更高的BIM模型利用率。
集成化施工计划数据,让高效便捷触手可及
- 以关键数据为核心构建统一数据源,为您实现零散工程数据之间的有效关联;
- 依据每个BIM定义的工程量,助您一键推算项目计划;
- 分阶段分周期地帮助您统计资源,让能源消耗/成本统计一目了然;
- 灵活的方案调整,调整后统计结果快速生成;
- 一键获得多种施工方案计划,让您高效地对比分析平衡成本与周期;
- 协同环境使施工计划设计高效准确;
可重用的施工计划模板
在规模化的项目设计中,累计的资源可以形成资源模板,在后续项目中您只需要调用模板和脚本资源,就可按照企业的设计规范和质量高效地完成设计。设计变更也能够快速进行。
优秀案例解读,您不可或缺的施工帮手
施工计划编制 将CATIA中的模型转换为DELMIA施工计划编制的基础。

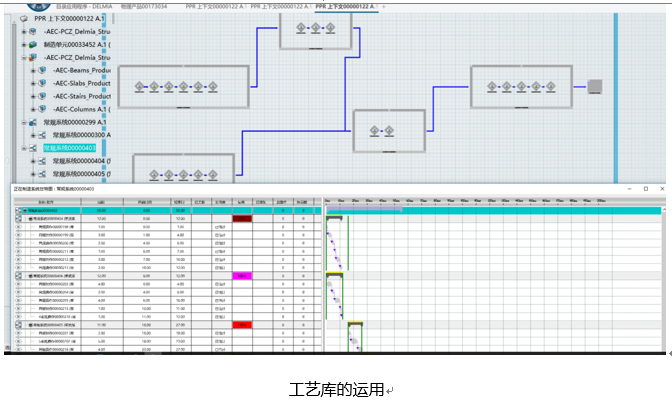

前期建立标准工艺库,形成标准工艺库模板,在后续施工方案以及施工计划可直接进行调用。只需将所需资源进行重新分配。
可根据工艺库中的工艺或者新建工艺,由CATIA中的模型来进行整个项目的编排,从而生成施工计划甘特图,可以根据后续生成出来的甘特图来调整整个施工计划方案,优化方案。
由施工计划编制中得到的甘特图结果,明确各个工序所需周期。
百木科技优势——高效的BIM建模方案
- 实时协同设计:对项目进行合理的分工划分后,每位工程师只需完成各自所负责的部分;道路、桥梁、管道、桥面系分开同时建模,且分工导致更加熟练及精确高效的工作,提升建模效率。
- 参数化建模:CATIA建模过程中通过特征参数发布,可以很方便地捕获历史设计和模板化。桥梁设计的本质其实是构造参数的确定,建立参数驱动的参数化模型有多种好处:
- 模型调整变得快捷——通过参数调整模型,提高设计效率;
- 模型可重复利用——桥梁设计不再是大量重复,而是可积累可继承的过程。
- 自定义模板:属于参数化建模的高级运用。一般以参数和骨架作为输入,定义构件跟输入之间的几何逻辑关系,实现批量实例化的目的,从而极大的提高建模效率。
- 支持复杂曲面设计:对于复杂空间曲面,在传统二维设计中是难以表达清楚,采用CATIA进行三维设计可以定义多截面曲面,从而准确表达出曲面设计。
- 骨架驱动模型:骨架可以理解为点、线、面的参数,而这些骨架参数又是以一般参数驱动的,因此能够实现工程模型的全参化调整。在该功能支持下,可以实现更高效率的桥梁设计。
- 有限元分析:将CATIA中的三维模型导入有限元分析软件,对BIM模型进行二次利用,省去了在有限元软件中前处理建模的时间,大大提高了分析效率,同时也保证分析模型与三维模型的一致性。
