随着钢结构的广泛应用,钢结构加工的质量管理变得至关重要。焊缝作为钢结构加工中的关键环节,其质量直接影响到整个结构的安全性和稳定性。
百木科技凭借在钢结构行业的丰富经验,基于达索系统ENOVIA,提供钢结构加工焊缝管理解决方案,辅助深中通道创建了跨海集群工程桥隧钢结构“智能制造四线一系统”技术体系,帮助深中通道实现了钢结构生产全过程智能控制和管理。

与传统工艺相比,综合效率提升20%以上,焊接一次合格率提高到99%以上,助力深中通道荣获“2023年度中国钢结构协会科学技术奖特等奖”。

01
钢结构加工行业焊缝管理痛点

焊缝质量不稳定

由于焊接过程中人为因素和环境因素,如操作不当、电流不稳定、焊缝位置不对称等,易导致焊缝质量不稳定,出现气孔、夹渣、裂纹等问题。

焊缝效率低下

传统的焊接方法可能存在效率低下的问题,需要耗费大量时间和人力,影响生产效率。

焊缝跟踪困难

在钢结构加工过程中,由于焊缝数量多、位置复杂等因素,可能难以对焊缝进行跟踪和管理,导致出现问题时难以追溯和处理。

缺乏有效焊缝资料分散、版本混乱

传统的焊缝资料管理通常采用纸质方式,这些纸质资料可能分散在设计、采购、制造、装配等多个部门,同时,由于缺乏有效的信息管理系统,无法对焊缝资料进行统一管理和跟踪。

02
百木科技焊缝管理系统解决方案

百木科技焊缝管理系统

▲百木科技焊缝管理系统

该系统通过实时采集焊接数据,对钢结构焊接过程进行全面监控和管理,实现对焊缝质量的实时监控、缺陷预警、数据分析和追溯,从而提升钢结构加工的质量管理水平,保障结构的安全性和稳定性。

0标注焊缝信息

基于CATIA 3D建模技术,创建带有焊缝的整桥BIM模型,真实模拟产品的结构、尺寸和形状等特征。在模型中,可以详细标注焊缝的位置、规格和焊接要求等信息,为后续的焊接过程提供准确的指导。

02 监控焊接过程

在数字孪生模型中,可以实时监控焊接过程,检测焊接位置、角度、尺寸等参数是否符合要求,确保焊接质量的稳定性和一致性。

03 异常数据预警

对接焊缝检测数据,并通过3DE平台的注释功能,将异常焊缝在模型上标注提醒处理,并添加相应的说明和提示信息,以便其他团队成员了解并处理。

04 追溯焊缝信息

通过达索系统3DE平台记录每条焊缝的详细信息,包括焊接参数、焊工信息、材料信息等,实现焊缝的设计、加工和检测的全过程管理。

百木科技焊缝管理解决方案

解决方案一:焊缝数据模型

通过BIM模型,将板件数据、位置信息、焊缝等级数据等放入焊缝模型中;同时,将相应数据传入到焊缝数据库中,形成焊缝最基础的模型及数据。

焊缝数据模型集成设计数据、施工过程数据、检测数据。

▲实现钢结构桥及焊缝3D建模

▲不同层级焊缝展示

解决方案二:焊缝数据模型+钢桥缺陷管理系统

在焊缝系统中,通过信息化手段将设计信息,加工信息、施工信息等数据进行整合,使之与数据模型相关联,为焊缝的科学、高效管理提供支持。

▲焊缝数量表
百木科技焊缝管理系统解决方案可以通过快速建立钢结构桥及焊缝模型、集成焊缝信息进行可视化展示,并通过全桥焊缝唯一编码、生产焊缝报表等功能,帮助钢结构加工企业在3DE统一平台进行焊缝资料图文档管理、焊缝质量跟踪管理,实现焊缝设计、施工、检测统一管控。

▲3DE统一平台在线查看

解决方案三焊缝数据模型+钢桥缺陷管理系统+钢桥运维管理

在焊缝管理系统中,增加运营阶段的数据接口,包括桥梁在服役阶段的日常巡检、定检记录及管理数据预留接口,实现桥梁全生命周期信息管理。

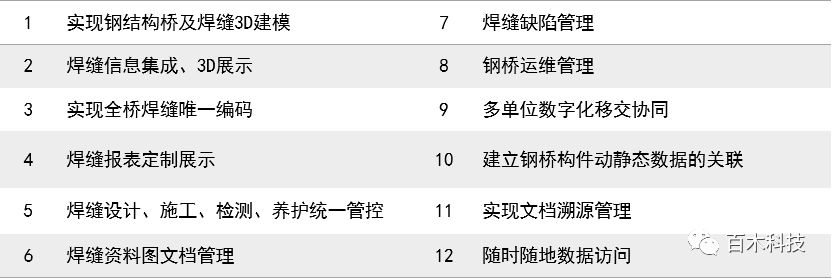

▲实现功能点(部分)

通过焊缝管理统,可在问题生命周期嵌入审核流程,在问题分配和关闭过程中进行逐级审核;并指派具体的负责人,追踪管理进度。

03
百木科技焊缝管理解决方案特点

百木科技通过建立焊缝模型结构树,将焊缝信息添加到三维模型中,从而建立焊缝地图,以便后续焊缝图纸、焊缝报表的生成。还可以进一步关联焊缝质量记录,真正实现焊缝的设计、加工和检测的全过程管理。

全面的数字化解决方案

将产品设计、工艺规划、生产计划、生产执行等各个环节高度集成在一起,这种一体化的解决方案可以帮助企业实现全面的数字化转型,提高生产效率和产品质量。

强大的数据处理能力

百木科技基于达索系统3DEXPERIENCE平台,可以处理海量的焊接数据和模拟结果。通过高效的数据处理和分析工具,快速提取有价值的信息,为优化焊接工艺和提高产品质量提供支持。

提供定制化的解决方案与服务

百木科技深耕钢结构行业近20年,拥有丰富的行业经验和专业知识,通过提供定制化的解决方案和服务,帮助企业更好地解决实际问题,提高竞争力。

高度的灵活性与可扩展性

百木科技焊缝管理系统具有与ERP、CRM、PLM系统的高度集成能力,同时支持多种数据格式和接口,便于实现数据的共享和交互,提高企业整体的管理效率和协同能力。

专业的培训与技术支持

百木科技提供专业的培训和技术支持服务,帮助钢结构加工企业快速掌握和应用焊缝管理系统。同时,百木科技还提供在线帮助和文档资源,为钢结构加工企业提供相关信息和支持。

04
百木科技焊缝管理系统应用价值
提高产品质量
通过数字化监控和自动化检测等功能,可以确保每一道焊缝的质量和安全性,提高产品的质量和可靠性。

优化焊接工艺
根据模拟焊接过程和实际焊接数据的分析结果,确定焊接工艺的不足之处,并提出改进措施。通过不断优化焊接工艺,提高焊接效率和质量、缩短产品开发周期。

保证施工安全
通过监控焊缝过程等功能,可以减少人工干预和错误,提高施工的安全性和规范性。

提升焊工技能
通过记录焊工的技能信息和焊接业绩,可以评估焊工技能水平。同时,提供专业的培训和技术支持服务,帮助钢结构加工企业快速掌握焊缝管理系统的应用技巧,提高焊接质量。

百木科技致力于为钢结构加工企业提供全方位的焊缝管理解决方案,实现焊缝质量的实时监控、缺陷预警、数据分析和追溯,提高钢结构加工企业的生产效率和产品质量。
