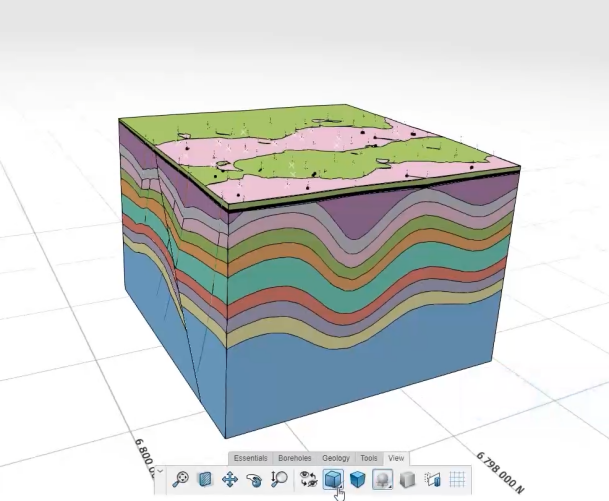

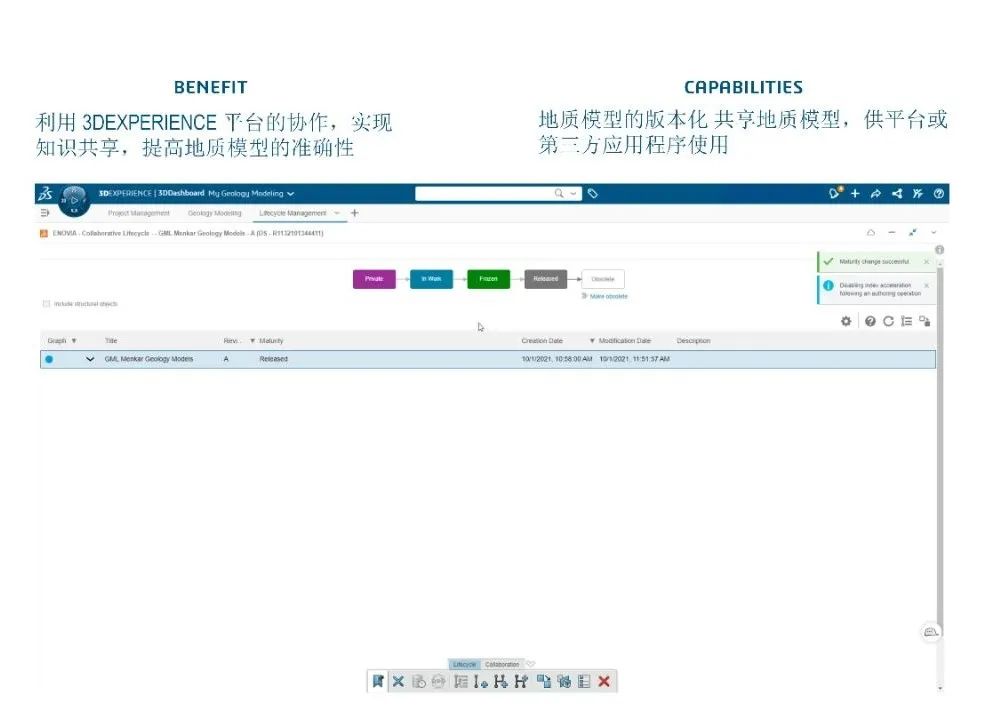

通过三维可视化地表扫描系统及野外地质信息采集系统采集地形及地质数据，导入工程地质信息数据库管理系统进行数据的统计、分析、管理及存储，利用工程地质信息数据库的接口程序将地形及地质数据自动导入3DE平台，建立动态可视化三维地质模型，并将模型发布，供设计专业参考引用，完成三维协同设计工作。基于三维地质模型开展三维地层可视化浏览、分层开挖量统计、标准化二维地质出图、地质体属性查询及三维数值分析等应用。将地质模型轻量化后可在网络端及移动端浏览查询。

地质正向设计主要流程

BIM正向设计

地质正向设计操作步骤

1、导入点云数据生成地表模型

2、导入钻孔数据

3、导入工点平面图并进行处理

4、导入纵断面图并处理

5、生成层面

6、编辑层面

7、生成三维实体

8、开挖回填建模，工程量统计

地质建模方法

点线面体的顺序来进行地质几何模型建模。根据野外地勘数据，建立二维地质剖面，在CATIA中根据二维地质成果创建地质分界面，建立地质几何模型。

点面体的顺序来进行地质几何模型建模。由原始地形地质资料直接创建分层面，再建立几何模型。原始资料包括地形数据、钻孔数据、地质测绘数据等，难点在于原始数据必须准确、格式统一，建模人员地质专业素质要求较高，需要对地形地质资料分析推测。

产状模板建模

岩层结构面产状包含三个要素，即走向、倾向和倾角。产状可在 3DE 平合中制作成产状线模板，利用产状线模板可进一步制作产状面模板，供地质建模使用。除制作产状线及产状面模板外，还可以通过模板求解岩层产状，解决高陡地段人无法到达测量岩层产状的难题。

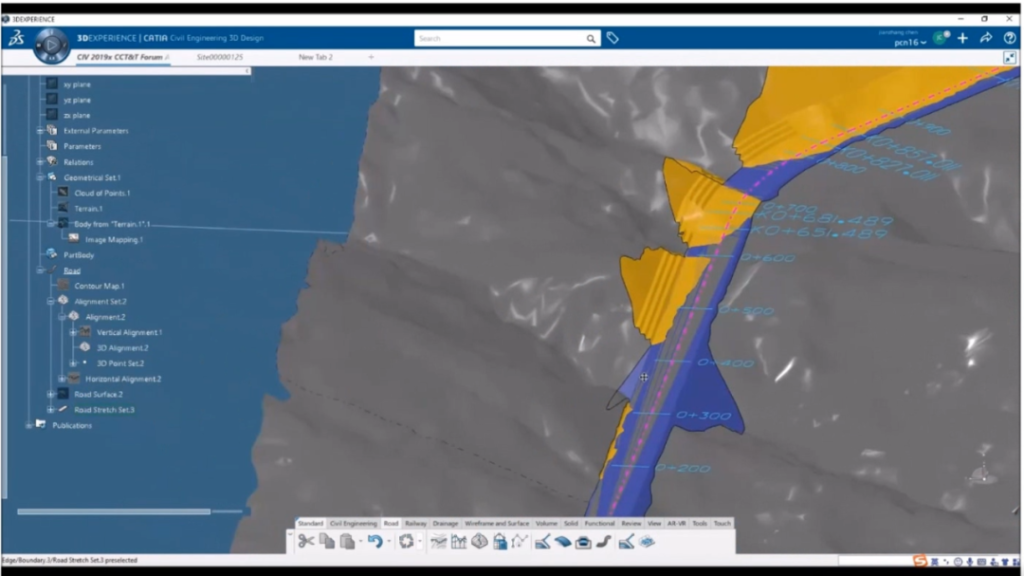

开挖建模

开挖建模，建立开挖断面模板，确定轴线位置即可建立开挖（回填）模型，并确定工程量。根据横断面模板创建带状工程曲面，包括边坡挖填，将道路曲面与地形曲面合并，生成完工的地形曲面，快速计算土方挖填量。
