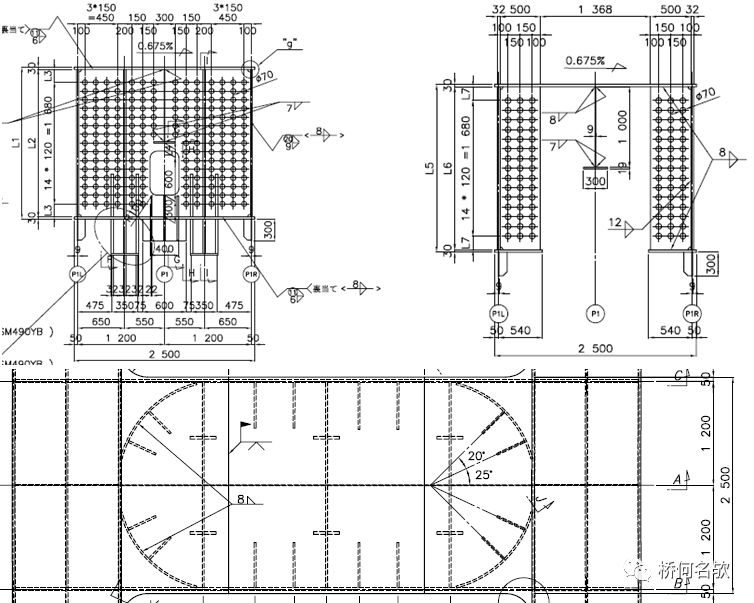

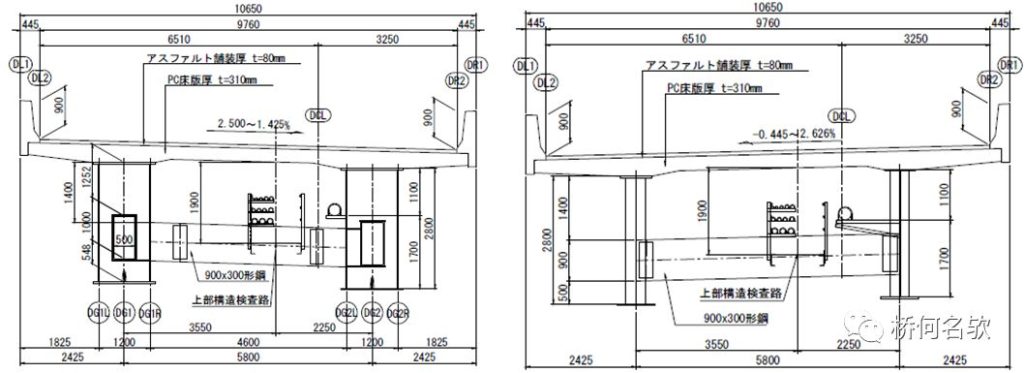

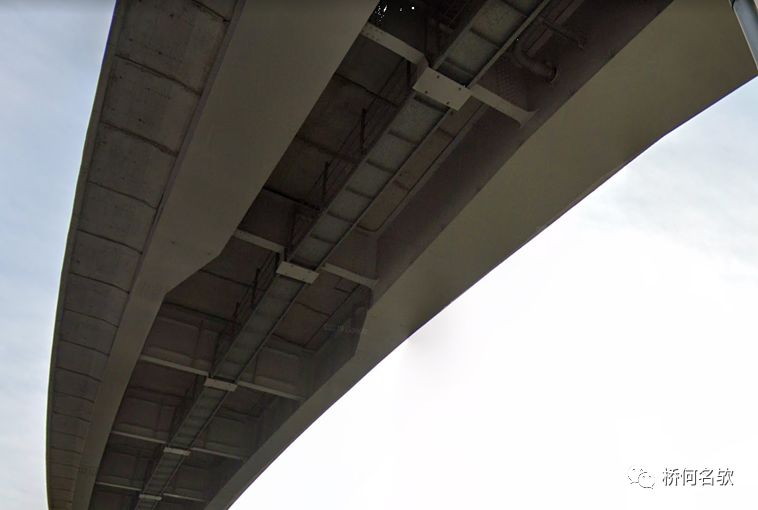

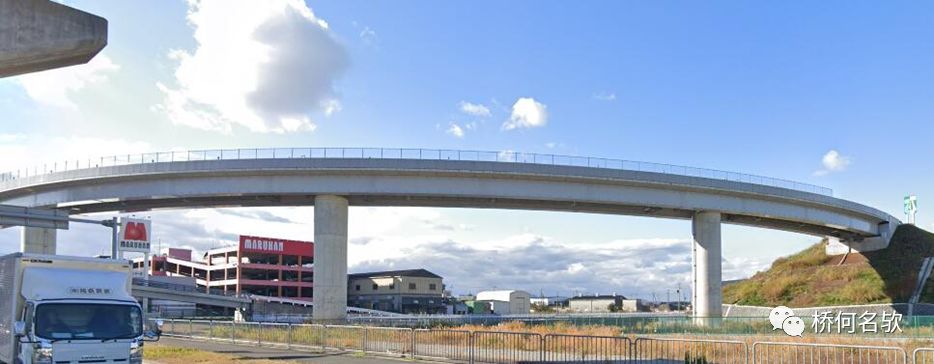

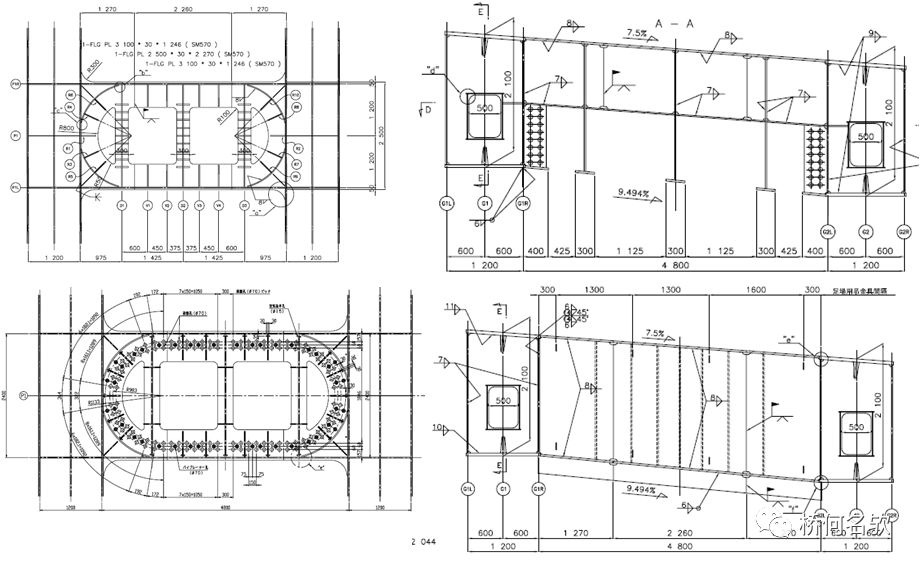

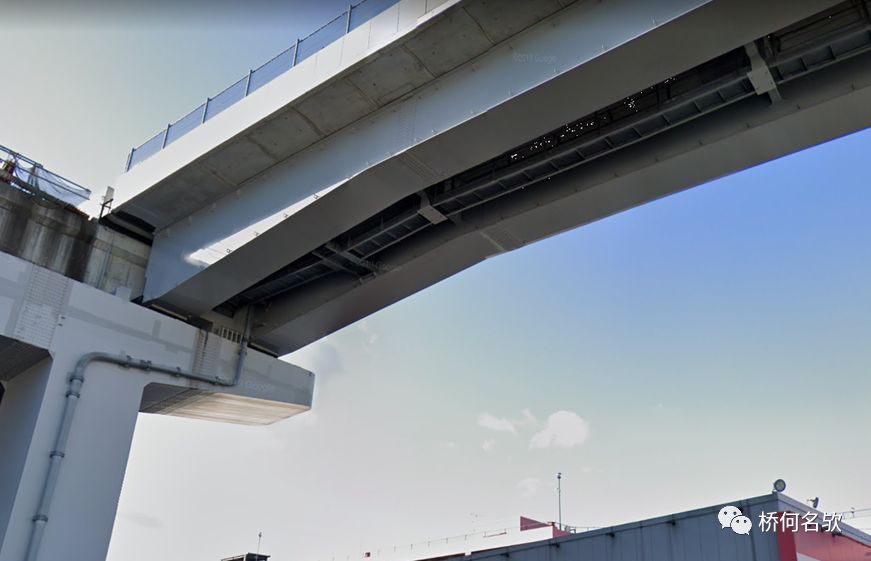

曲线钢桥设计 曲线钢桥设计 https://www.bmbim.com/wp-content/uploads/2022/04/640-4-e1651213974377.jpg 934 305 重庆百木科技有限公司 重庆百木科技有限公司 https://www.bmbim.com/wp-content/uploads/2022/04/640-4-e1651213974377.jpg 2022年4月29日 2022年4月29日 曲线桥梁相对于直线桥梁: 1)抗扭要求高; 2)抗倾覆问题突出; 3)爬移现象严重。 日本某互通曲线桥 墩梁固结是一种较好的方式倾覆问题转化为强度问题爬移受到下构限制下构需要适应固结的受力 边支座拉开增大抗扭能力 组合梁结构,相对于混凝土箱梁收缩徐变的效应减小没有纵向预应力的主动张拉下构纵向水平力减小很大基础与桥墩的柔性适应墩梁固结造成的温度、活载内力 墩梁固结构造 曲线桥,窄幅组合梁也可以跨径设计很大 小跨径采用钢板组合梁 大跨径采用窄幅组合梁 钢板组合梁墩梁固结 窄幅组合梁墩梁固结 同一联中,边跨跨度需求跨度很大中跨较小,采用窄幅组合梁(大边跨)+钢板梁设计(小中跨)窄幅组合梁与钢板组合梁过渡构造过渡位置设置在反弯点附近 门式墩纵向牛腿构造 墩梁固结检修通道 作者:陈耀军 / 刘甜甜 / 陈正星 转载注明出处。 以上转载自:桥何名欤
