CATIA，全称Computer Aided Three-dimensional Interactive Application，是法国达索系统公司旗下3DEXPERIENCE平台的CAD/CAE/CAM一体化软件。从最初的航空航天领域，到如今的汽车制造、造船、机械制造、建筑工程等，CATIA的应用范围不断扩展，为全球众多行业提供了强大的技术支持。
达索系统3DE平台
丰富的资源和支持
达索系统旗下3DEXPERIENCE平台（以下简称3DE），是一款结合建模、仿真计算、施工模拟、智能制造等内容为一体的集成软件。它的集成解决方案覆盖了众多产品设计与制造领域，广泛应用于航空航天、汽车与轨道交通、工业设备、电子电器、能源与材料、工程建设等行业。

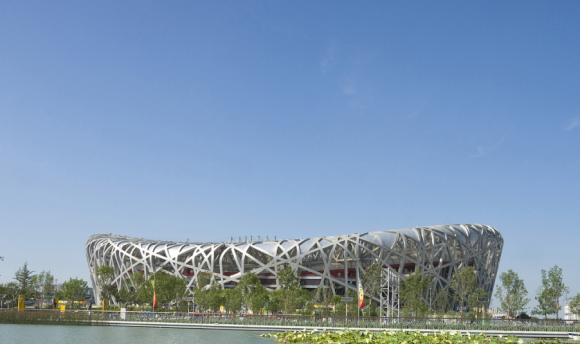

中国第一个超大型“异形结构”建筑——北京鸟巢，
采用达索系统CATIA软件设计
3DE平台集成3D建模应用程序、社交协作应用程序、仿真应用程序、信息智能应用四大模块，包含12个品牌应用，拥有3D设计、工程制造与生产，仿真模拟、PLM生命周期管理、数据管理和流程管理等功能。
在土木行业领域，达索系统拥有专业的土木行业解决方案。相较于其他设计软件，它更能胜任复杂造型、超大体量等建筑项目的概念设计，其曲面建模功能及参数化能力，为设计师提供了丰富的设计手段，完美实现空间曲面造型、分析等多种设计功能，帮助设计师提高设计效率和质量。
-
路桥隧BIM三维设计解决方案
-
设计制造施工一体化解决方案
-
项目全生命周期集成管理
百木科技介绍
百年土木，百木BIM
百木科技是一家深耕于土木工程行业BIM软件开发、工程信息咨询、工程项目管理及服务的技术型公司。
公司为客户提供桥梁BIM正向设计、深化设计、BIM全过程管理等解决方案，研发了PLM管理系统、钢结构加工可视化系统、焊缝管理系统等项目管理软件，为深中通道、宁波舟山港长白互通桥、京雄高速跨永定河特大桥、西一线跨绛溪河特大桥、北一线跨绛溪河特大桥等大型钢结构桥梁提供技术支持及服务。
▲钢结构BIM正向设计案例（部分）
▲钢结构BIM深化设计案例（部分）

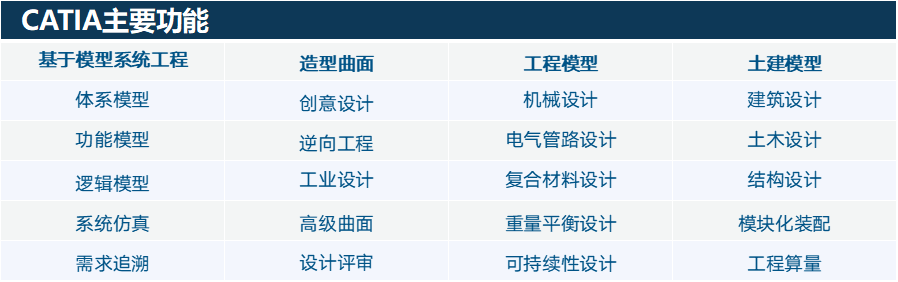

CATIA主要功能
三维设计/高级仿真/出具BOM表
CATIA涵盖了从三维设计、基础建模到高级仿真的全方位功能。具有以下特点：
-
建立一切物体从零维到三维数字样机；
-
涵盖从需求，功能，逻辑到物理各个层次的模型表达；
-
适用于造型、机电液、系统和土木等各类工程师。
从基于模型系统工程、造型曲面、工程模型到土建模型，提供了从概念设计到详细设计的全过程支持。此外，它还包括了体系模型、创意设计、机械设计、建筑设计等多个设计领域。
01 数据统计
支持EXCEL参数表快速导入CATIA
通过统计节点定位、高程控制、截面孔径等必要的数据，得到相关资源表；支持采用OFFICE软件进行EXCEL表格统计汇总，导入CATIA软件中修改编辑。
02 三维设计
直观的三维建模，让设计更加直观和精确
基于CATIA可自动将资源表数据快速生成对应的模型，并且通过生成的模型反检查资源表数据的准确性。

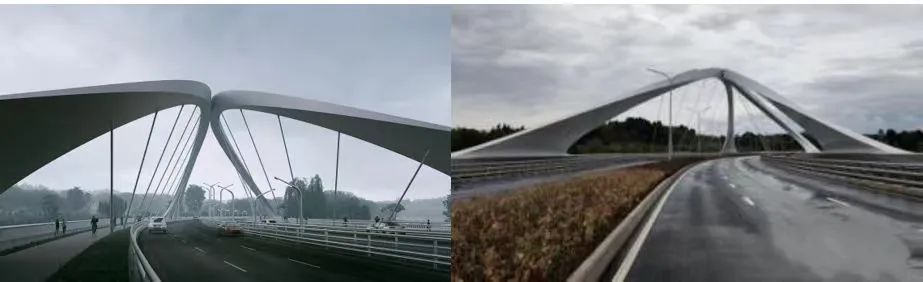

西一线跨绛溪河特大桥
百木科技通过CATIA设计建模
03 仿真分析
预测产品性能，减少样本测试成本
生成模型可直接用于计算分析，包括静态或准静态分析、频率分析、屈曲分析、基于模式的稳态或瞬态动态分析、随机响应分析以及非线性动态分析等。
04 调整优化
参数与模型关联，快速调整相关位置
05 快速出图
支持插件快速出图，模型与图纸关联
运行相关插件可快速生成各类图纸，如平面图、剖面图、详图等。
图纸上进行数据批注，数据包括构件的尺寸、材料、位置等详细信息，确保图纸与模型之间的高度一致性。
模型与图纸关联更新，参数化模型与图纸联动，调整模型时，相关图纸也会自动更新，从而减少了手动修改的工作量，并确保了数据的一致性。
06 生成BOM表
集中管理设计数据，提高团队协作效率
全过程信息化，可以非常方便地按任何维度、层级提取数量统计表，包括提料表。
自动生成BOM表
07 云端存储和团队协作
多方实时查看和编辑模型及图纸数据
CATIA支持云端存储和团队协作，多专业、多部门之间可数据共享和协同工作，设计师、施工人员、业主等各方可以在平台上实时查看和编辑模型与图纸数据，减少沟通成本，提高工作效率。
08 支持多种文件格式
支持多种格式，设计数据无缝对接
CATIA支持STEP、IGES、STL、DWG等多种文件格式，可以方便地与其他CAD软件进行数据交换，实现设计数据的无缝对接。
CATIA解决方案
从设计到制造的全方位解决方案
01 设计
CATIA 拥有强大的创成式曲面生成功能，满足复杂外形高精度建模要求。
岷江大桥
百木科技通过CATIA设计建模
02 工程
配备 CATIA 3D 建模工具的机械工程师可以在产品开发阶段早期深入分析影响质量和性能的关键因素。数字化原型和数字化分析及模拟使产品开发团队得以在其操作环境中虚拟创建和分析机械产品。
CATIA 工程针对广泛的工程流程，提供了可让工程师创建任何类型 3D 装配体的平台。
-
创建任何类型的 3D 零件，从粗略的 3D 草图到详尽说明的工业装配体。
-
坚不可摧的关联设计 – 一种在已配置装配体中管理对象与相关行为之间的联系的新方法。
-
帮助从基于 2D 的设计方法顺利演变到基于 3D 的设计方法。
-
高效一致的工程图更新，无需其他用户操作。
-
以流程为导向的工具可在设计早期捕获制造流程意图。
-
加工设计应用广泛，适合一般加工以及模具和冲压模。
-
高级的机械表面堆焊技术，基于强大的规格驱动的建模方法。
03 系统工程
开发人员需要能够让他们管理整体开发过程的集成系统工程方法。需求工程、系统体系结构定义、精密的复杂系统建模与模拟和嵌入式软件的开发，所有这些都需要在完整的产品环境下掌握。
04 施工
复杂建筑和基础设施项目开发的设计和工程流程需要多个相关人员之间以及所有项目阶段的密切协作。
相关团队在设计阶段就考虑施工的可行性，利用CATIA三维模型，模拟钢桥的施工过程，包括吊装、拼装、焊接等工序，优化施工方案，提前规避设计调整和施工延误。
