前言
基于达索系统3DEXPERIENCE平台的CATIA可视化编程,图形化界面展示程序的逻辑和功能不需要设计师深入学习复杂的编程语言和技术细节,帮助设计师提升效率,激发不易获得的思想灵感,设计意图更易直观展示,创造出不寻常的复杂几何结构设计作品。

01

CATIA xGenerative Design

01
 CATIA
CATIA是一套用于计算机辅助设计、制造、工程、3D建模的多平台软件套件。在这个强大的平台中,包含了CATIA xGenerative Design。CATIA xGenerative Design在继承了CATIA参数驱动和关联设计的基础上,借助于3DEXPERIENCE平台强大的协同工作环境,形成了独有的特色和领先的建模优势。

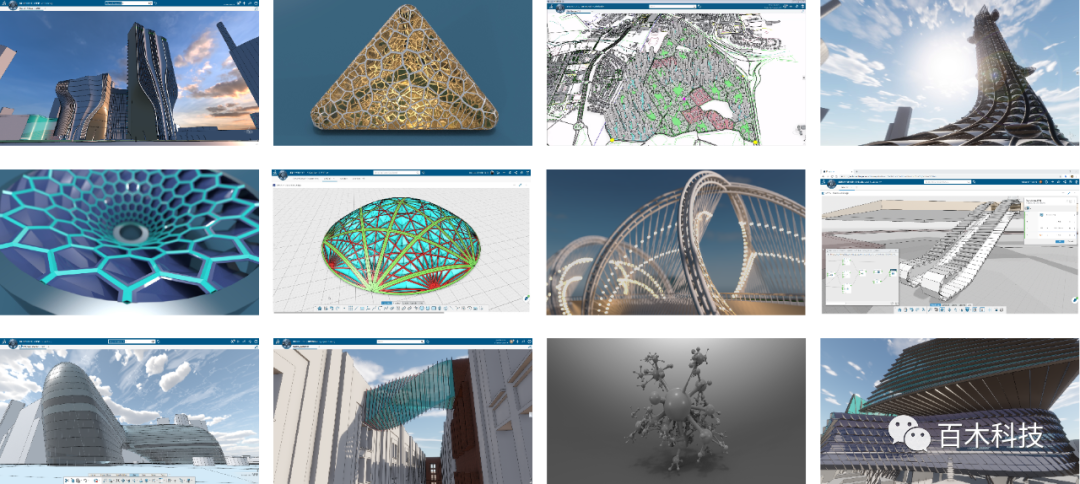

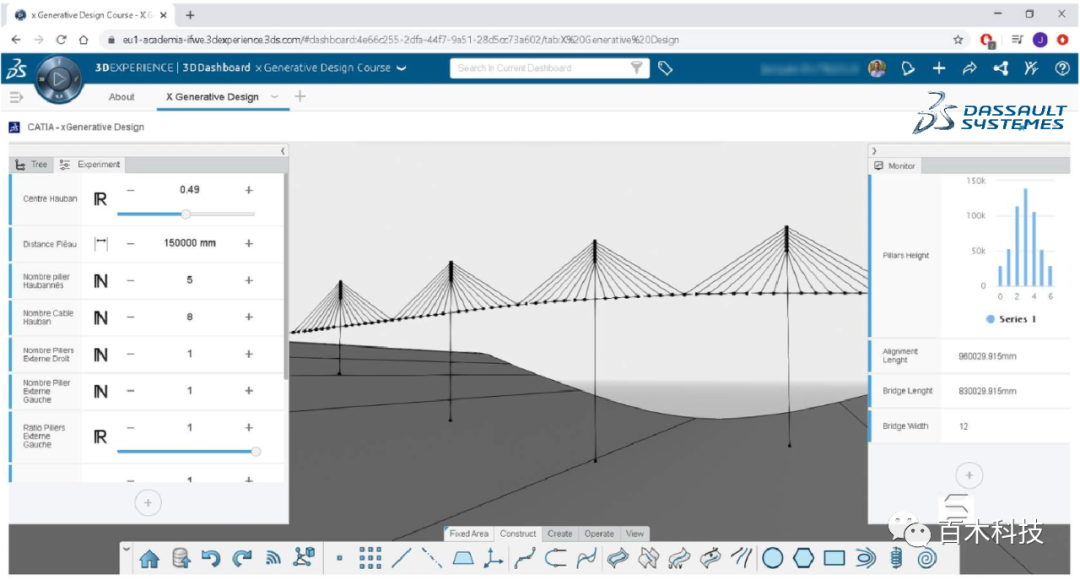

CATIA xGenerative Design建模示例

02
 CATIA xGenerative Design

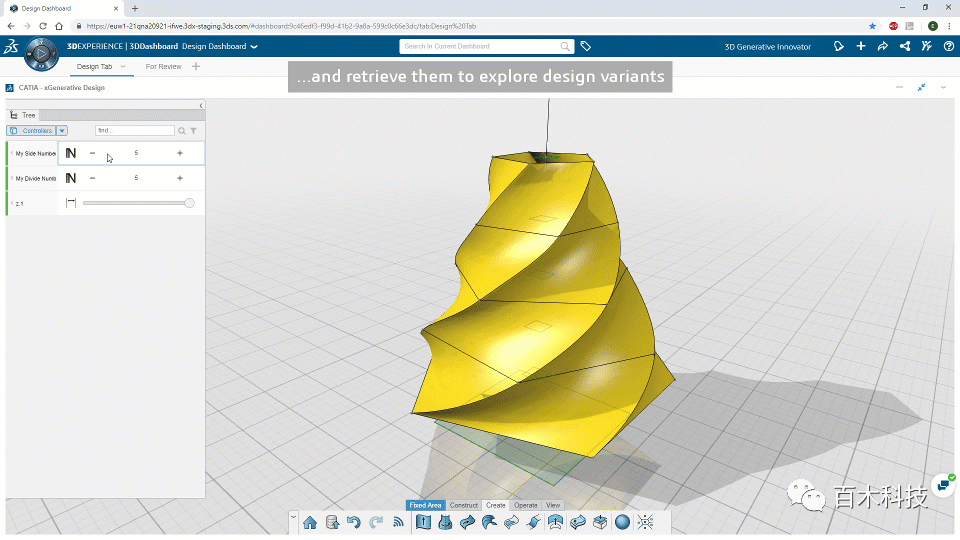

CATIA xGenerative Design使用参数化建模来设计简单和复杂的形状和图案。无论是在3D视图中还是在图形视图中,都可以通过一组由输入和输出参数定义的操作来设计几何形状。CATIA xGenerative Design不仅仅是用对象集合创建几何。更能通过逻辑运算去设计和更新形状,并且可以在交互式3D建模和图形建模之间轻松切换,以执行基本和高级操作。

02

CATIA xGenerative Design

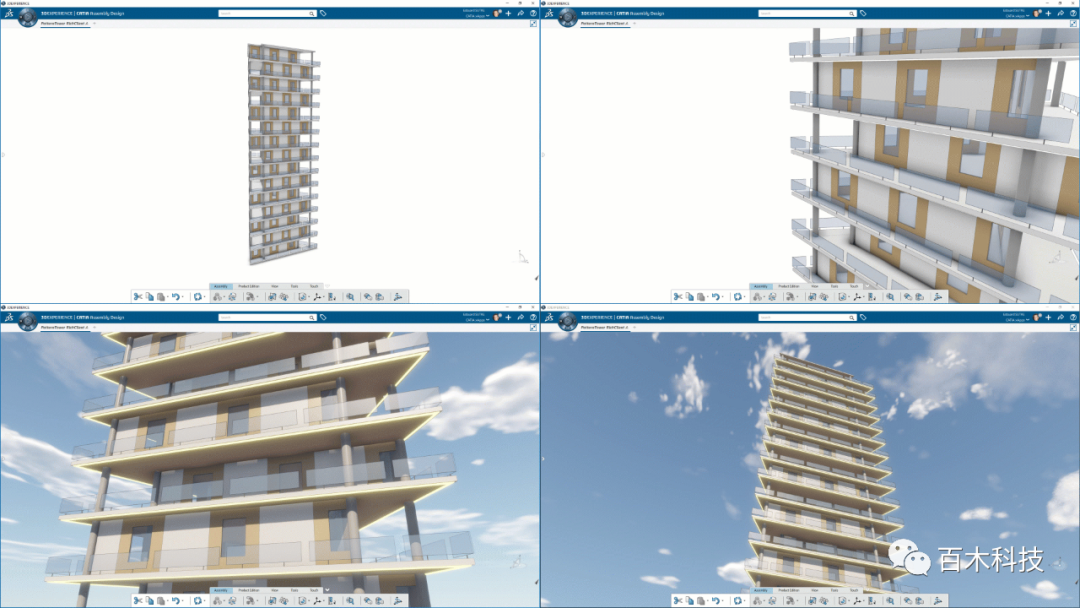

区别于传统的“点—线—面—体”的建模方法,达索系统CATIA xGenerative Design结合了图形可视化脚本和交互式3D建模,使设计者能够方便地将设计意图“输入”软件,快速、自动生成复杂的建筑模型。

优势
ADVANTAGE

自动生成优化的概念部件
该工具使非专业设计人员能够根据功能规范自动生成优化的概念部件,一般的学生和专业人士都能够通过几个节点来创建和控制复杂的形状。从基本形状模型开始,验证其整体功能,然后提供功能规格,例如材料、空间、负载、减重目标和制造工艺。
基于单一数据源
所有设计数据存储在云端,并基于同一数据进行操作。这意味着用户可以在一个平台上进行所有的设计工作,并保持数据的一致性和统一性。
基于网页端三维设计

xGenerative Design是一个基于Web 的CATIA 应用程序。用户无需安装软件,用Web浏览器就能完成项目的管控、建筑设计、审核、变更、制造、装配工作, 无需安装任何本地软件或插件。这大大减轻了用户的设备负担,并节省了安装和配置软件的时间和精力。在Web浏览器即可创建、打开或修改其参数化设计;可以使用任何设备从任何地方安全地访问它。

同时,网页端设计支持跨平台协作与云储存,帮助项目组轻松管理和共享设计文件,促进了团队协作和高效沟通。

参数化建模实现快速调整
通过定义输入和输出参数,轻松创建各种形状和图案。这种方式使设计师能够快速调整设计,以适应不同的需求和条件。通过定义和操作参数来驱动模型,在参数化设计的基础上,将参数之间建立关联关系,实现参数之间的相互约束和驱动。
逻辑运算

CATIA xGenerative Design不仅仅是用对象集合创建几何,更能通过逻辑运算去设计和更新形状。设计师可以通过组合多个操作,自由探索和创新,以实现更复杂的设计概念。

支持多种建模方式

CATIA xGenerative Design可以在交互式3D建模和图形建模之间轻松切换,以执行基本和高级操作。这使得设计师可以在3D视图中进行直观的设计,同时在图形视图中进行精细的调整和优化。同时,支持可视化编程建模窗口,像编程一样完成建模,建模窗口完全同步。

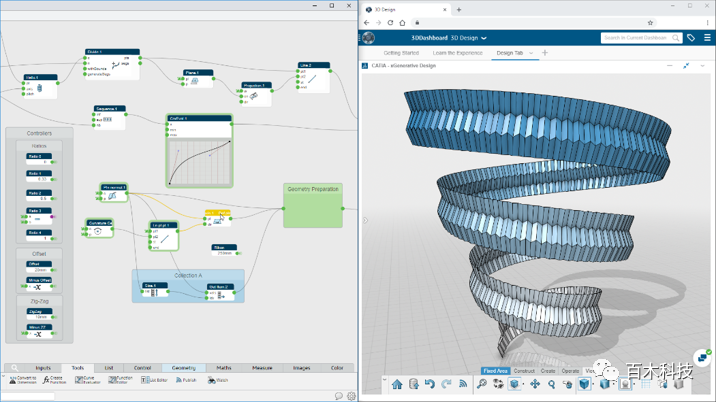

同时操作交互式视图窗口和图形窗口

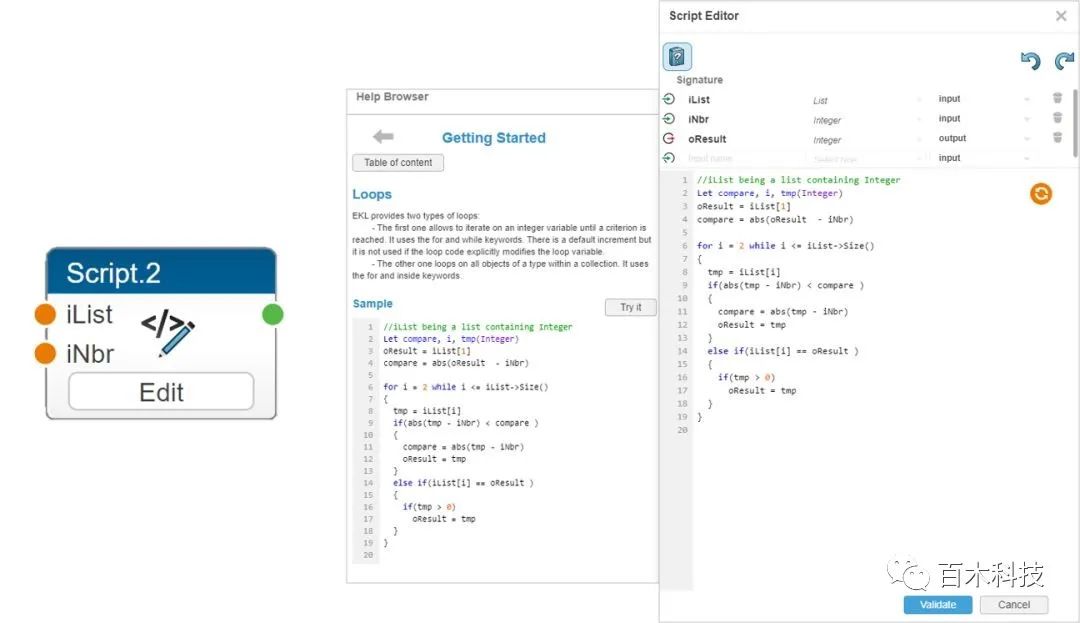

支持使用EKL编写自定义运算符

EKL具有自由创建高效算法以扩展解决方案的功能,信息将会在在集成的帮助浏览器中提供(在脚本编辑器面板中也可用),可用于生成几何形状。

新增功能
FUNCTION
变形与包络算子
一栋大楼外立面上,通常会放个商标、打个广告什么的,新版本增加了变形与包络算子,参考下面的例子,在表面上加一个标志,只需像下面这样将它包裹在目标表面上即可。

嵌套算子

巴黎圣母院有很多漂亮的玫瑰玻璃窗,一个玫瑰玻璃窗由72 个易碎部件组成的,这些按正确顺序包装并固定在六层容器中,它们之间的距离足够近,但彼此不接触。

要设计和建造这样的玫瑰窗,需要指定每个零件之间的最小距离,并最终非常精确地控制每一层的布局,以保证最佳包装并减少零件操作和破损风险。
多面体建模

不管是挖矿,还是建筑工地上挖土方,或者建造水电站的大坝,各种情况下都需要对地形进行挖掘改造。

多面体建模允许在转换为多面体的网格中的地形数值模型与转换为多面体的精确几何形状的开挖之间进行直接操作。

多面体结果可以代表挖掘的地形、移除的土体体积,并完全集成到参数化设计过程中。

可以再次重新切割以细化挖掘以确定最佳挖掘方法。
展开算子
展开算子有两种应用,一种是把建筑模型通过展平、打印、剪切、折叠,用折纸的方式把建筑模型做出来。

第二种是将一系列面板展平以进行制造。展开可以严格限制为仅可展开的表面,或者用更广泛的展开对象,还可以把有变形的部分也包括进来。

用户界面增强

首先是图形编辑器叠加模式。前面的版本需要经常在图形编辑器和3D编辑界面之间频繁切换。叠加模式可以很直观地看到图形编辑器中的调整带来的效果。

同时,可以修改背景不透明度。通过快捷键【Alt+G】在图形编辑器和 3D 查看器交互之间切换,也可以使用快捷键【Ctrl+G】关闭或重新打开图形编辑器。

其次是沉浸式直接操作。选择图形节点可以在 3D 查看器中显示关联的算子,也可以通过 3D 交互快速修改内部值,在3D 查看器或规格树中选择时,也会显示算子。

CATIA xGenerative Design推出以后,受到广大CATIA爱好者的欢迎。拖拉式图示化低代码、时时在线协同、云端、基于Web,功能强大且易于操作的特性,极大地激发了用户创新能力。

03

CATIA VISUAL SCRIPTING

CATIA VISUAL SCRIPTING
达索系统3DEXPERIENCE平台推出CATIA VISUAL SCRIPTING可视化脚本设计程序,服务于创意设计和造型、机械工程、建筑与施工等多个行业和学科。

04

CATIA VISUAL SCRIPTING

用户可以在CATIA环境中直接进行可视化编程,无需额外的编程知识和技能。通过拖拽节点、连接节点的形式,用户可以快速创建和调整各种模型、组件和装配体,实现自动化设计和生产流程。

所有设计操作由图形节点表示

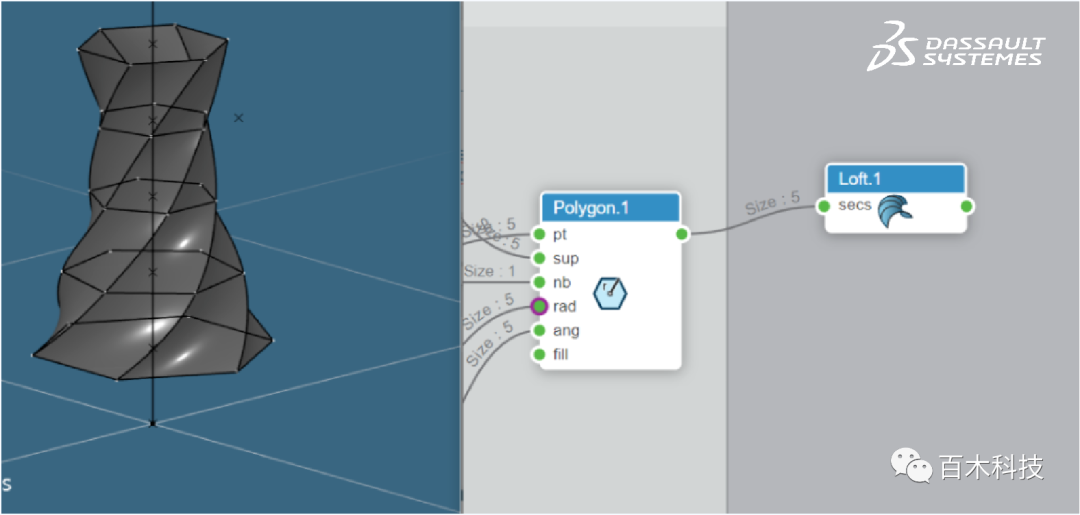

CATIA VISUAL SCRIPTING可使用可视化编程语言生成参数化几何图形,所有设计操作都由图形节点表示,节点之间的关系可直接编辑。

无需代码即可进行复杂设计
无需任何代码即可进行复杂且智能的设计,开发人员通过开发平台本身提供的操作符,“积木式”搭建,并生成模板库,可重复使用以加速下一个设计项目。

参数化设计支持方案备选

只需改变参数值,即可在几分钟内生成大量设计差异或备选方案。并根据特定标准或指标选择最佳设计。

网格生成细分曲面
CATIA VISUAL SCRIPTING可以通过额外的操作符以解决更复杂和高级的设计。使用“网格设计”进行网格细分,平滑快速创建有机形状,甚至可以从网格生成细分曲面,并在其他CATIA应用程序中完全重新编辑。

支持生成复杂形状
CATIA VISUAL SCRIPTING可以输入任何数据或几何图形,设计序列结果将在任何输入修改后自动更新,输出结果支持详细设计、3D打印、模具和工具等,最终助力生成可制造的产品。
基于达索系统3DEXPERIENCE平台的CATIA可视化编程为设计师和模型师提供了与传统方式截然不同的制作工具和设计思路,让以往看似天马行空的想象有机会真正落实下来。

达索系统3DEXPERIENCE平台的CATIA可视化编程的优势和赋能,相信能让造型设计师如虎添翼,探索出更多令人惊叹的建筑造型。
