引言
CATIA 是全球出色的产品设计与体验解决方案。过去几十年中,达索系统旗下品牌产品 CATIA 被各个行业广泛采用,覆盖了我们日常生活的方方面面,包括飞机、汽车、船舶、建筑乃至饮料瓶等。在基础设施行业,伴随“数字孪生”概念的兴起,三维协同设计、参数化建模的呼声越来越高,新技术、新范式也逐步改变了项目所有利益相关方看待“模型”的思维。人们开始希望实现从传统二维图档交付到全三维数据交付的转变。
2022年初,达索系统发布了 CATIA 2022x 最新版本,其中最新变化面向基础设施行业用户主要涉及地形设计、线路设计、钢筋设计、钢结构设计、数字城市、数据接口等方面。
![](https://www.bmbim.com/wp-content/uploads/2022/05/640-2.png)
CATIA R2022x 主要特点

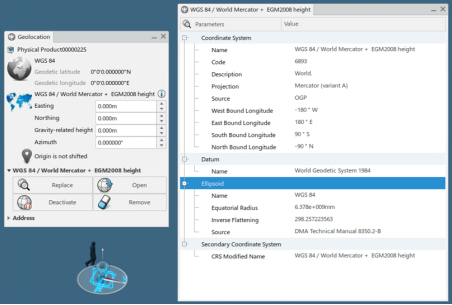

设置坐标系
在设置坐标系时,可以借助助手调整坐标系;同时,支持创建复合地理坐标系,并调整平面和高程的坐标参数;此外,可以通过查看器查询相应坐标系参数。
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523165809.png)
地形设计
围绕着大点云数据的多专业协同设计增强,各专业可以依据线路为总体,在大点云数据中提取沿线各自设计的地形范围,将该范围地形自动提取转换为可以进行运算的三维地形面;
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523170140-1024x528.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523170101-1024x534.png)
地形与既有构筑物(如建筑物、地形、涵洞等),可以根据设计需要,以相交或轮廓的形式,直观展现在纵断面中;
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523170427-1024x529.png)
支持多种图片格式。同时,用户可以设置图片显示的质量,选择是否加载贴图,增强地形贴图显示精度。
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523170601.png)
路线设计
支持多视窗联动模式,包括平面设计和纵断面设计;
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523170742-1024x576.gif)

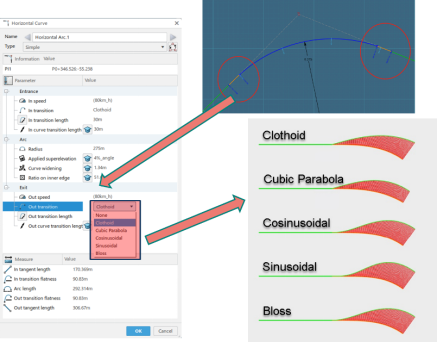

对于基本线元里程碑,支持多种缓和曲线线型,包括回旋线、三次抛物线、余弦线、正弦线、Bloss型;
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523170754.png)
对于交点法设计里程碑,支持更多的平曲线组合形式,包括S型、卵型、回头曲线、交点拆分/合并;而在纵断面组合形式,也支持了基本型;
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523170904.png)
根据用户需要,自定义线路关键信息的显示,更加贴合专业需求的显示关键设计信息;
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523171033-1024x501.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523171146-1024x515.png)
支持全线交互漫游,在线路或整个项目完成之后,可以一键进行交互漫游,实时切换不同视角、切换不同车道、调整车辆速度,同时还可对停车视距等相关线路指标进行动态检查。
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523171239.gif)
道路设计

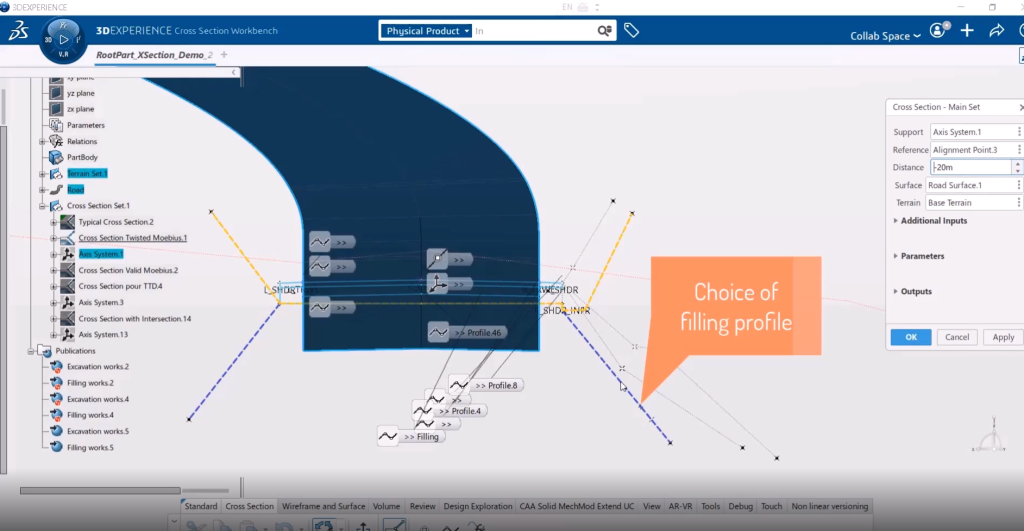

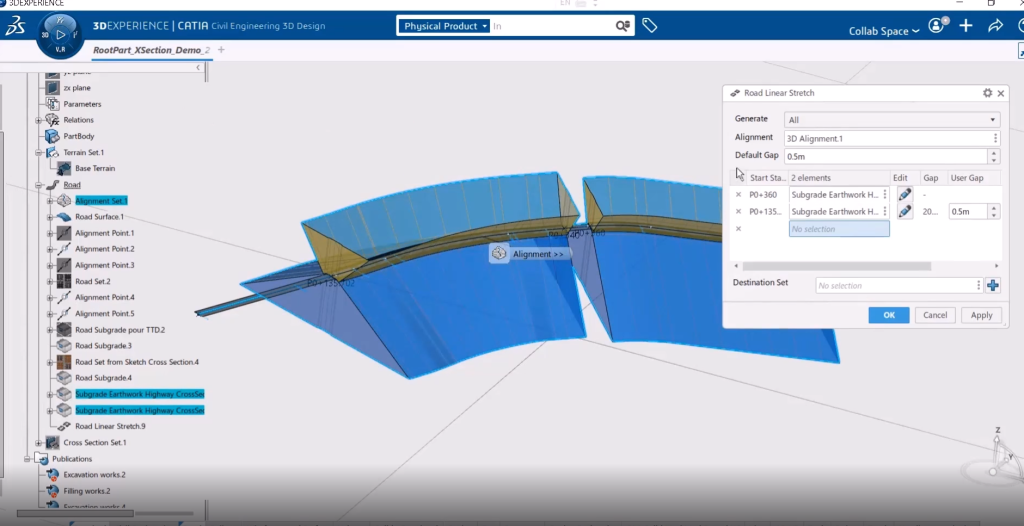

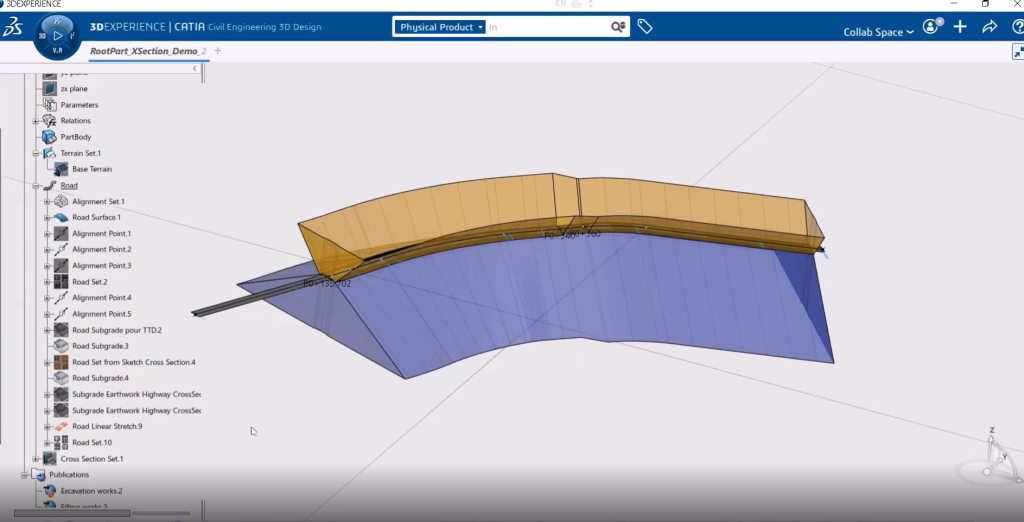

全新专业的横断面设计创建工具,更加便捷的设计横断面各个构件(边坡、路基层、排水结构),用户可针对项目场景,按构件组装装配整体横断面模板,并且为每个构件单独设置触发规则,比如:填方时,设置排水沟以及硬路肩石。
新的横断面模板将作为专门的特征在结构树上进行组织与管理,用户可直接在结构树上调取进行三维路基的实例化使用。
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523171521-1024x531.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523171610-1024x519.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523171811-1024x526.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523171905-1024x522.png)
全新的土木结构详细设计APP
针对结构详细设计(钢筋、钢结构),为土木工程师以及建筑设计工程师角色,设计了新的APP,即Civil Structures Engineering。后续会将传统钢结构设计模块SDD、钢结构节点设计模块SCD、紧固件设计模块FST以及钢筋设计模块统一纳入。
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523172029.png)
建筑结构设计
主要体现在了型材库的创建,以及BDS到SDD转换。
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523172126.gif)
钢筋设计
全新设计的钢筋用户界面,更加贴近用户的设计体验。新增了平行钢筋的创建,支持任意截面切分钢筋,以及钢筋的交错搭接。支持封装针对构件(如:桥墩、桩基等)的钢筋模板,并且箍筋随主筋变化而更新。
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523172507-1024x635.png)
同时,钢筋弯折标准内嵌至平台,为设计至施工的衔接奠定基础。
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523172601.png)
桥梁助手
在新版本中支持三维布跨输入跨径组合、参数 Excel 表驱动孔跨布置、参数 Excel 表驱动桥梁参数、孔位标记和缺乏输入提醒。
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523175647-1024x571.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523175806-1024x565.png)
通用基础功能
在标志标牌设计中,参数化文字、标志设计功能得到了增强;
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523173813-1024x576.gif)
支持 Excel 表格关联创建轴系阵列,数据驱动轴系位置的变化。可以通过坐标点、桩号点、任意点等方式创建表格,表格内容可再次编辑,三维数据同步更新。
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523173949-1024x531.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523174118-1024x519.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523174135-1024x529.png)
数字城市
支持 CATIA 与 3DEXPERIENCity 平台的数据衔接。
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523174648-1024x544.png)
![](https://www.bmbim.com/wp-content/uploads/2022/05/QQ截图20220523174548-1024x542.png)
数据接口
支持多种数据传递(如LandXML)以及IFC属性(如IFC Rail、IFC Rebars、IFC for Design)的扩展。
![](https://www.bmbim.com/wp-content/uploads/2022/05/微信图片_20220523174917-1024x576.gif)
